[캐드] 첨부이미지 자르기-ICL

■ 첨부 이미지 자르기

1. ICL ( Imageclip )

블록은 xclip으로 잘라봤죠?

2021.06.25 - [인턴에게 알려주는 Tip/인턴에게 알려주는 CAD] - [캐드] 참조도면 자르기/참조도면 일부만 보여주기/블록 자르기 xclip



이번에는 이미지를 잘라봅시다.



먼저 xr로 jpg 이미지를 첨부했습니다.

2021.05.21 - [인턴에게 알려주는 Tip/인턴에게 알려주는 CAD] - [캐드] 이미지 넣기/ 이미지 첨부하기-1



저기 빨간 테두리 만큼의 이미지만 필요하고 나머지는 필요없어요.

하지만 일반적으로 첨부이미지는 trim이 안되죠ㅠㅠ...



이미지를 자를 때의 명령어는 따로 있습니다.

ICL ( Imageclip )

먼저 위 명령어를 치고 나서 자를 이미지를 선택해주세요. 그리고나서 엔터

혹은

자를 이미지를 먼저 선택하고 명령어를 실행하셔도 됩니다.

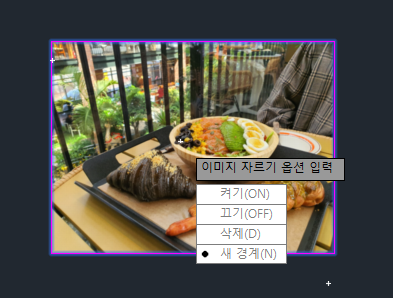

그러면 옵션 명령어가 뜹니다.

xclip 했던 때와 마찬가지로, 새경계로 자를 이미지의 경계를 만들어 줍시다.

원하시는 방법대로 옵션을 선택해 경계선을 만들면 됩니다.



폴리선 선택 - 미리 만들어둔 닫힌 패스를 이용해서 그 모양대로 이미지를 자름

폴리곤 - 즉석에서 경계를 생성. 여기서는 오스냅 이용가능함

직사각형 - rec 명령어로 사각형 만들 때처럼 사각형의 경계를 만들 수 있습니다.





저는 직사각형(R)을 이용해서 경계를 잘라볼게요.





요렇게 필요한 부분만 잘랐습니다.



혹시 경계를 잘못 정하셨다면 icl 명령어를 다시 실행하셔서 새경계로 똑같이 작업해주시면 됩니다.

기존에 있는 이미지는 원본 그대로 살아 있기 때문에 자른 경계를 삭제하고 원본을 살리거나

새로운 경계를 만들어서 다른 부분을 남길 수도 있습니다.
