[캐드] 도면box에 서명/사인넣기, 손글씨 넣기

도면 box는 기존에 있는걸 계속 활용하기 때문에 수정할 일이 별로 없지만,

감독관 혹은 실무진이 바뀌게 되면 box수정을 한번 씩 해 줘야죠?



새로운 사람을 도면 박스에 넣으려고하니,,, 서명은 어떻게 넣어야 할까요??



■ 도면box에 서명/사인 넣기

예시입니다.



도면을 작성하면 박스를 그리잖아요?

거기에 누가 이도면을 그리고 누가 책임을 지는지에 대한 정보를 기입하죠?

그때 서명이 들어갑니다.

하지만 우리가 쓰는 것은 명확한 선을 그리는 캐드..!

이제부터 캐드에 서명넣는 방법을 알려드리겠습니다.



일부 사람들은 그냥 스플라인이나 폴리라인으로 후다닥 그리는 경우도 있는데 (못생기고 구림)

나는 진짜 그 사람의 필체가 들어간 서명을 넣고싶은데? 하시면 따라와주세요.

순서 익히시면 캐드에서 선으로 서명 따라그리는 것보다 빠름!



빨리빨리 가봅시다~





일단, 사실적인 서명을 넣기 위해 종이에 실제로 서명을 합니다.

저는 일하기 싫어서 일하기싫다라고 적었어요.





저걸 스캔해도 되고 저처럼 귀찮으면 그냥 폰으로 찍어서 컴퓨터로 보내버립니다.

jpg , PDF 상관없어요.

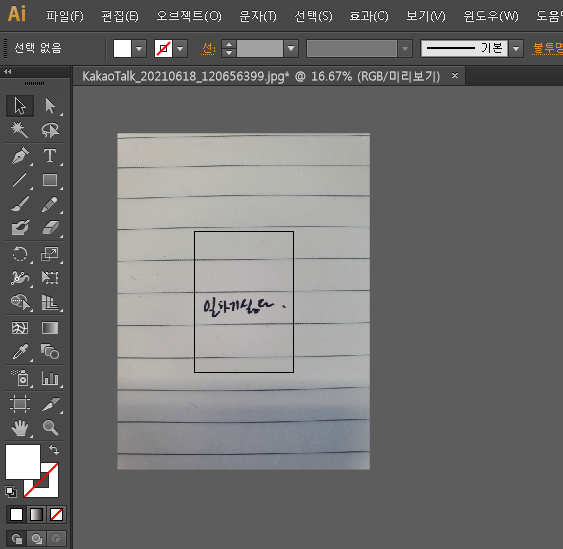

그리고 일러로 불러옵니다.

이미지 선택 - 오브젝트/이미지추적/만들기 클릭

이미지 선택 안하면 저 버튼이 활성화 안됩니다.

반드시 이미지 선택 먼저 하고 이미지추적 진행하세요.

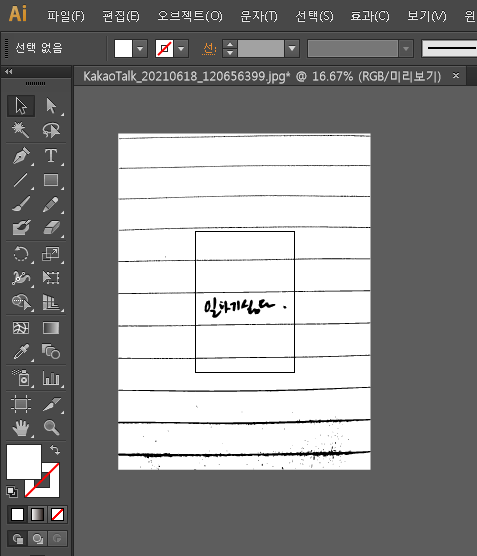

이미지 추적이 끝나면 이렇게 바뀌죠?

이제 이걸 dwg로 저장해줍니다.

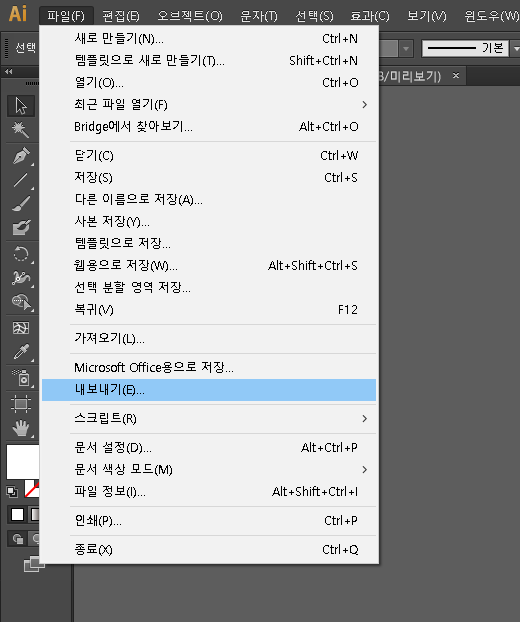

저장하는 방법은

파일-내보내기-dwg저장



캐드에서 바로 열어볼 수 있도록 DWG로 저장해주세요 !!!!!!!!!!!!!!!!!!!!!!!!!!!!

dwg로 저장한 파일을 바로 열어보면

캐드랑 연동되어있으니까 캐드로 열리겠죠..

이렇게 열립니다.

이미지추적으로 만든 객체는 블록으로 되어있습니다.

일단 딱 봐도 배경 싹 날아갔죠?



 거의다했음.



x로 저 블록을 몇 번 깨줍니다. (블록 분해하기)

객체선택 - X (explode) /엔터  - 깨질 때까지 반복



그러면 이렇게 바뀝니다.



블록으로 한덩어리였던 이미지가 깨지면서 각각의 요소들이

해지 / 스플라인으로 이루어진 객체로 변합니다.



이제 필요한 부분만 가져오거나, 불필요한 부분들을 삭제해줍니다.



이게 외곽선은 스플라인으로 되어있기때문에

(스플라인에 경기일으키는 인간)

극혐이니까 삭제를 해주고,



해치만 따로 가져가시든지

아니면 스플라인을 깨주고 폴리라인에디트(PE)로 폴리선으로 바꿔주셔도 됩니다.



저게 조각 하나하나다보니까 move할 때 선택하기 귀찮으니

블록으로 생성해주면



서명 완성입니다!



박스에 넣어볼까요?



요렇게 넣었습니다.





확대해보면







와 진짜 일하기 싫다.





---



우리는 지금 서명 넣는 거로 이 기능을 활용했지만,



만약 폰트에는 없는그런 맛깔나는 손글씨가 필요할 때,

캘리그라피 잘하시면~

직섭 써서 이걸 도면에 활용해서



와..

굉장히 멋있을거같은데? 막 종합계획도나 개념도같은데서 말이예요

(이거 해보고싶은데 아직 못해봄)
